环境监测系统

一、环境监测系统简介

可监测各项常规气象要素，具有自动记录、超限报警和数据通讯等功能。自动观测站由气象传感器，气象数据记录仪，气象环境监测软件三部分组成。

1、传感器，可测 16 参数:

1.1 空气温度：测量范围：-50～+100℃ 分辨率：0.1℃ 准确度：±0.5℃

1.2 空气湿度：测量范围：0～100%RH 分辨率：0.1%准确度：±3% RH

1.3 风速 测量范围：0～70m/s 分辨率：0.1m/s 准确度：±(0.3+0.03V)m/s

1.4 风向 测量范围：0～360°（16 方向） 分辨率：1° 准确度：±5°

1.5 雨量 测量范围：≦4mm/min 分辨率：0.2mm 准确度：±0.4mm

1.6 日照时数 测量范围：0～24h 分辨率：0.1h 准确度：±2％h

1.7 二氧化碳 测量范围：0～2000ppm 分辨率：1ppm 准确度：（40ppm+2%F•S）

1.8 紫外辐射 测量范围：0～70W/㎡ 分辨率：1W/㎡ 准确度：±2% W/㎡

1.9 光合有效辐射 测量范围：0-2000w/m2 分辨率：1w/m2 准确度：5-50uV/umol/s

1.10 总辐射 测量范围：0-2000w/m2 分辨率：1w/m2 准确度：±2％w/m2

1.11 净辐射 测量范围：0～2000W/m2 分辨率：1W/m2 准确度：±0.5% W/m4★

1.12 能见度指标 测量范围：0-50km 35⁰向前散射 红外 LED 光源

1.13PM2.5 测量范围：0～1000ug/m3 分辨率：1ug/m3 准确度：±10% ug/m3

1.14PM10 测量范围：0～2000ug/m3 分辨率：1ug/m3 准确度：±10% ug/m3

1.15 .支持手机 APP 及电脑端，具备远程监控、数据报警，智能自控，脱机运行功能，全天候无人值守，测报精准。其中数据为 24 小时实时在线监测，包括数据查询，数据远程查看，数据修正，数据导出；数据实时上传，智能分析，历史数据实时查看，发送预警信息，生产预警记录，可查看设备站点数据等。

1.16、具备 APP、QQ、微信扫描多种保修方式，查看报修记录，报修申请、报修信息获取与报修评价。

2、采集器：16 通道数据采集器。具有监测预警装置

3、支架： 3 米支架

4、数据传输： GPRS 无线传输 采集传输作用

5、野外防护箱：防护采集器的作用

6、太阳能供电 60W/30AH

7、数据接收平台 云平台 能够在线监测风速、风向、大气温度、大气湿度、气压传感器、雨量、日照时数、CO2、紫外辐射、光合有效辐射、总辐射、净辐射、PM2.5、PM10、能见度指标，并含太阳能供电系统。

8、七寸触摸中控屏，全彩屏幕，可以实时显示气象站所有数据，并内置调控菜单。

9、含安装，安装时需要砌的水泥台等基础。

二、功能特点
1、采集器：采用工业级处理芯片，搭配ABS外壳，整体轻便、坚固美观。具备192*64全点阵液晶显示，可完成图形显示或12*4个汉字显示（可选配7寸液晶显示屏幕），适用于各种恶劣环境。
2、数据报警，智能自控，脱机运行功能，全天候无人值守，测报精准。其中数据为 24 小时实时在线监测，包括数据查询，数据远程查看，数据修正，数据导出；数据实时上传，智能分析，历史数据实时查看，发送预警信息，生产预警记录，可查看设备站点数据等。

4、支架：主杆表面采用热镀锌、静电喷塑工艺处理，抗腐蚀、抗氧化性强，主杆高度3.5米，配备防风拉索。
5、气象数据分析软件1套:
数据查询功能：支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能。
数据统计功能：支持单要素统计功能：可按年、月、日、小时、10分钟或任意时间段进行单要素最大值、最小值、平均值的统计。
数据图表功能：根据采集的数据可以形成实时曲线，并可以以柱形图、饼状图等直观的方式呈现。
四、管理微机及软件

物联网监测平台基于物联网及云计算技术，能够为用户提供多终端（PC端、web物联网浏览终端、手机客户端等）数据浏览功能，同时提供监测设备远程交互、数据处理、储存、统计、分析、报警、信息发布等服务。
该平台以集中式分区化的方式为用户提供便捷、经济、有效的远程监控整体解决方案。通过这种方式，用户可以不受时间、地点限制对监控目标进行实时监控、管理、观看和接收报警信息。

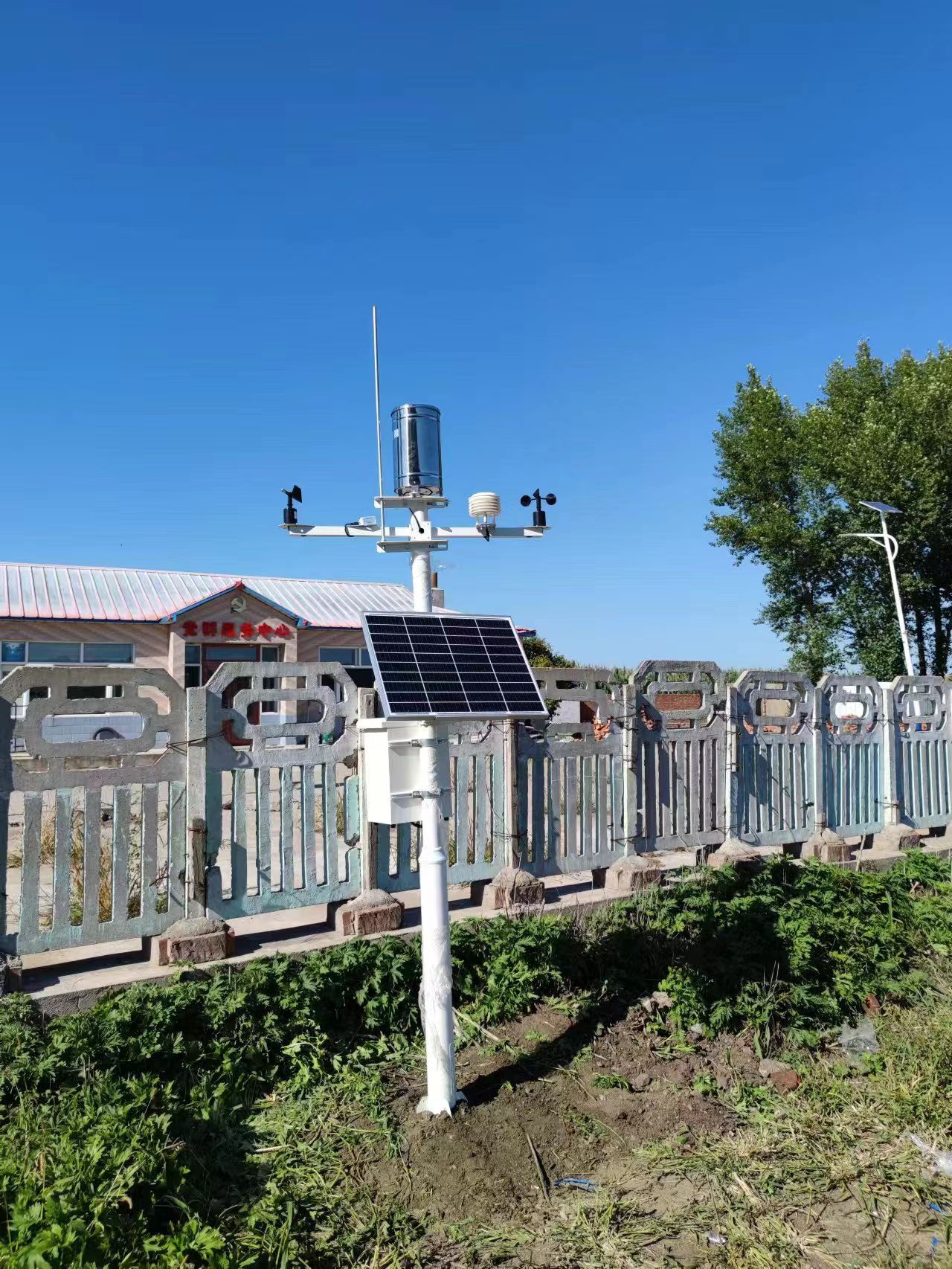

五、现场实景展示一：

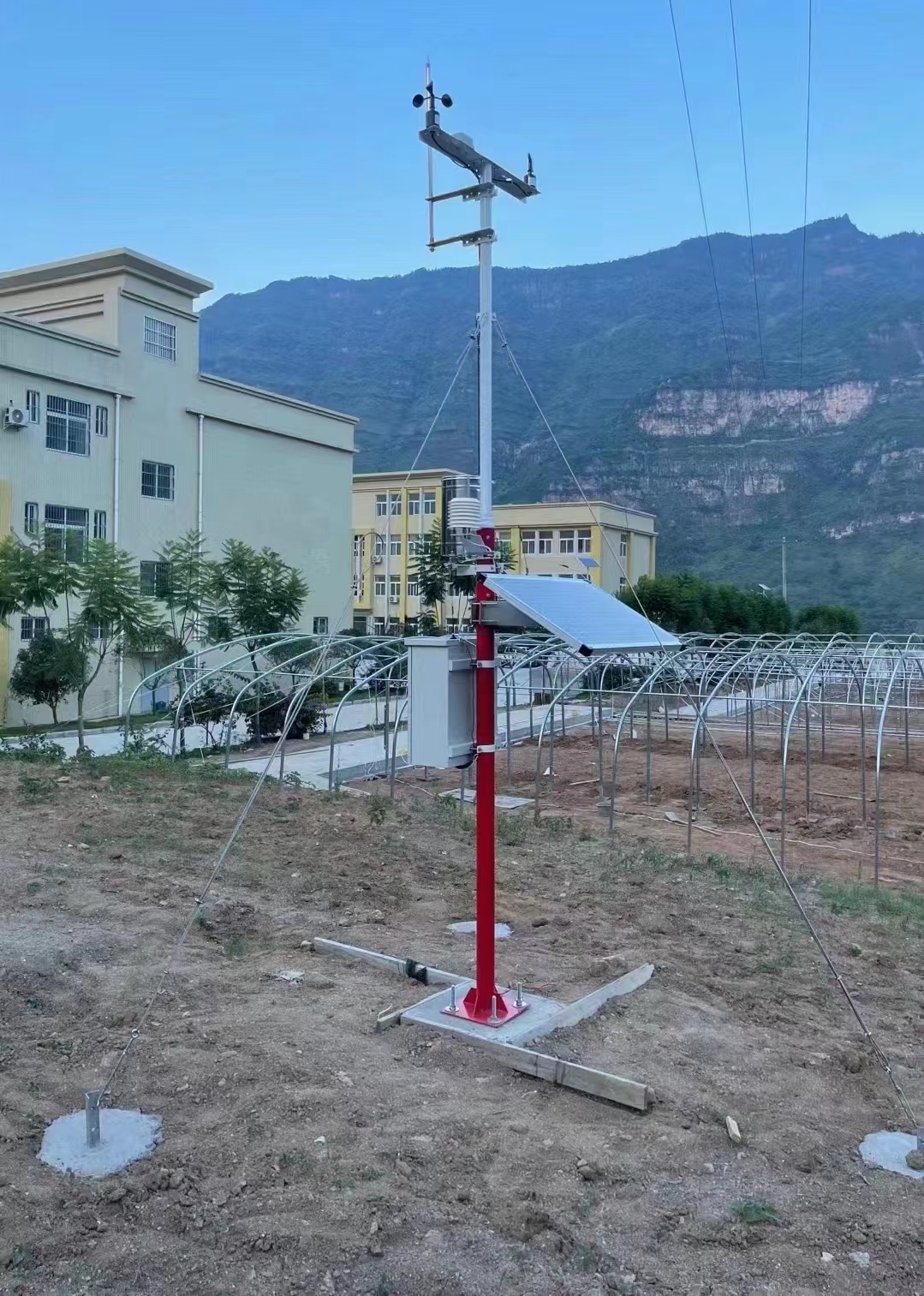

现场实景展示二：
