全自动型水肥一体机

水肥一体机设计原理

借助水路压力系统，将可溶性固体或液体肥料加入肥料罐，通过施肥机自动配比然后均匀、定时、定量随水施肥。

设备特点

1：采用铝合金框架结构，结构简单，使用方便，电源采用220V/380V电源模式；
2：功能强大，即可用于固态肥也可用于液态肥，而且还可根据情况进行打药；
3：搅拌功能，方便肥料均匀溶解；
4：快速接头管路连接，安装快速简便；
5：智能化电脑控制，可根据作物不同生长期设定灌溉施肥时间、灌溉方式等,定时定量保证肥料留存于作物主要根层，精准施肥避免肥料浪费；
6：电器件均使用工业一线品牌，管道使用化工级耐高压、耐腐蚀管道；
7：注肥压力大，可适应于滴灌、微喷、喷灌、卷盘、指针喷灌机等不同灌溉形式。

主要性能指标（施肥精度）

1：标准注肥压力:0-4公斤（高压注肥压力最大到9公斤）
2：进水\出水肥管道接口：DN32
3：吸肥接口：DN20
4：混肥搅拌桶加水接口：DN32
5：额定功率: 380V\220V
6：重量: 80KG

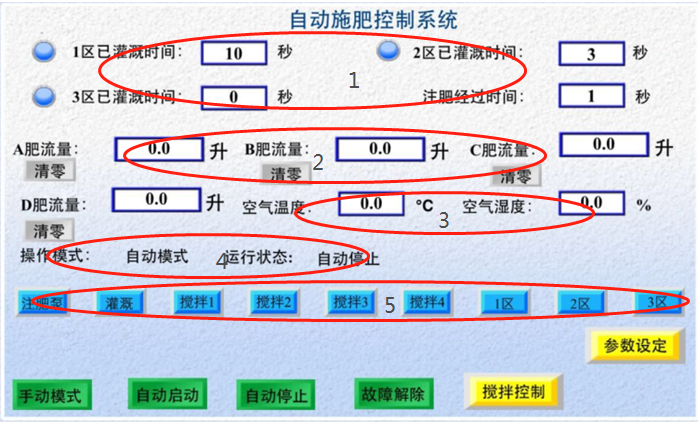

主控制界面

1：灌溉分区运行时间： 主要对应使用电磁阀（电磁阀供电必须是DC24V）分区灌溉功能的场合，如果农场使用手动分区时，此项参数可忽略。
2：注肥经过时间：肥料已经注入田间的时长
3：肥料流量统计： 记录肥料的累计用量。可以通过“清零”按钮清除累计流量。
4：气象站当时参数
5：模式及状态：  显示目前是在手动操作或者自动操作状态。
6：控制按钮：在运行那个工作状态时，对应的按钮会闪烁提醒。
7：界面切换按钮： 用来进入不同的操作界面。

自动分区控制“参数设定”
“参数设定”在自动状态下可以设定每个灌溉区域的工作时间.
轮灌施肥灌溉参数:
灌溉设定时间：是整个灌溉+施肥时间段
注肥启动时间: 是设置多长时间段后启动注肥
注肥时长：是注入肥料的时间段
注意：灌溉设定时间要小于注肥启动时间（数值要大于2）+注肥时长。
这样能保证管道两头时间段清水冲洗，不易堵塞管道。
以上是轮灌流程，一区灌溉施肥时间完成后依次进行二区、三区…
搅拌设定：设定每个搅拌电机搅拌时长。设定好后需到主界面操作搅拌启动。

手动控制操作

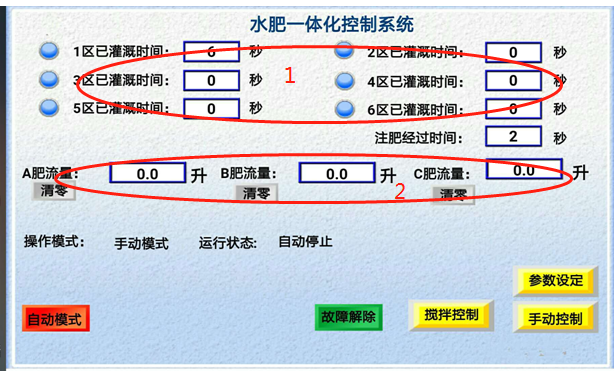

① 每个分区灌溉时长。注肥经过时间：注肥已经工作的时长。
② 肥料累计使用量，单位：升。

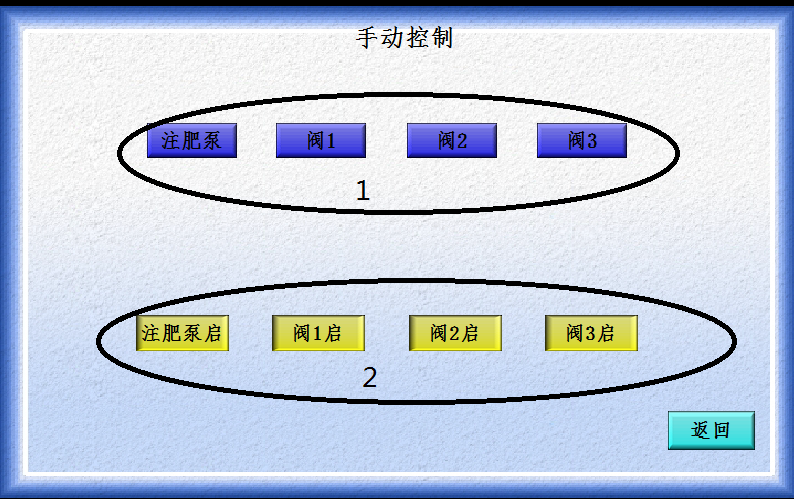

点击手动控制按钮进入以下界面：

① 设备状态显示：显示各设备工作状态，当设备运行时，该状态指示灯闪烁。
② 操作按钮： 按钮按下时相应设备启动。

水肥一体机结构图



设备试运行与参数设置
第一步：在施肥管路、施肥机供电电源、设备接地线安装完毕后进行运行参数设置。
第二步：检查开关状态，通电进入开机画面。
第三步：旋转施肥机面板上的红色急停旋钮，使旋钮处于接通状态，打开电源开关，设备处于
通电状态，显示开机画面。
第四步：参数设置
在触摸屏上切换画面到参数设置界面，依据实际的灌溉亩数、浇灌时间和本次预计施肥量对前清水、施肥时间、施肥量、后清水时间进行设置。
第五步：参数设置好后，点击“确认”键完成设置。
安装说明
1、施肥机应安装在水源首部，过滤器后面；
2、进水口在上游，出水肥口在下游；
3、施肥机与主管道旁路连接；
4、 吸肥口与肥料桶连接。
安装注意事项
1、本机使用电源为三相 380V 电源，最小工作电压 330v，最大工作电压 450V。超过这个范围请不要使用。
2、本机总功耗小于 2.5KW。选配电源线不小于 2.5 平方国标铜线,进线侧需加装漏电保护器。
3、按照接线图纸接线，如有不明可以直接咨询厂家技术人员。
4、安装完毕后，首先检查操作台电压显示器各项电压是否在允许范围内，各电压间是否平衡。
5、检查水泵转向是否正确。如果接线不正确调整水泵输出相线顺序。
6、使用前先排气，否则压力达不到额定输出。
7、上电后如果无法开机，检查一下急停开关有没有按下。
