智能水肥一体机


1.  产品结构和性能特点
1.1 产品设计原理
借助水路压力系统，将可溶性固体或液体肥料加入肥料罐，通过施肥机自动配比然后均匀、定时、定量随水施肥。
1.2 设备的主要特点
1.2.1采用铝合金框架结构，结构简单，使用方便，电源采用220V/380V电源模式；
1.2.2功能强大，即可用于固态肥也可用于液态肥，而且还可根据情况进行打药；
1.2.3搅拌功能，方便肥料均匀溶解；
1.2.4快速接头管路连接，安装快速简便；
1.2.5智能化电脑控制，可根据作物不同生长期设定灌溉施肥时间、灌溉方式等,定时定量保证肥料留存于作物主要根层，精准施肥避免肥料浪费；
1.2.6电器件均使用工业一线品牌，管道使用化工级耐高压、耐腐蚀管道；
1.2.7注肥压力大，可适应于滴灌、微喷、喷灌、卷盘、指针喷灌机等不同灌溉形式。
1.3主要性能指标
1.3.1项目指标
外形尺寸（长×宽×高）：120×80×80厘米
电源（交流）：220V ～380V（按要求定制）
1.3.2施肥精度
1.3.2.1标准注肥压力:0-4公斤（高压注肥压力最大到9公斤）
1.3.2.2进水\出水肥管道接口：DN32
1.3.2.3吸肥接口：DN20
1.3.2.4混肥搅拌桶加水接口：DN32
1.3.2.5额定功率: 380V\220V
1.3.2.6重量: 80KG

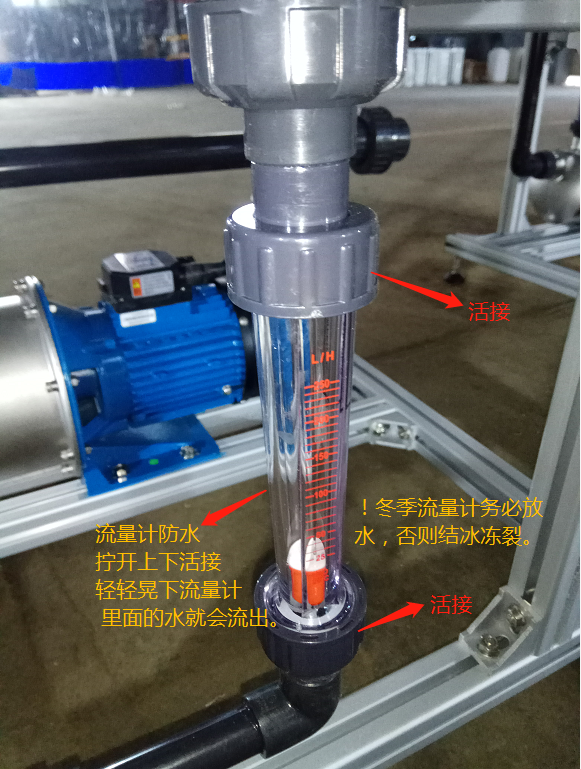

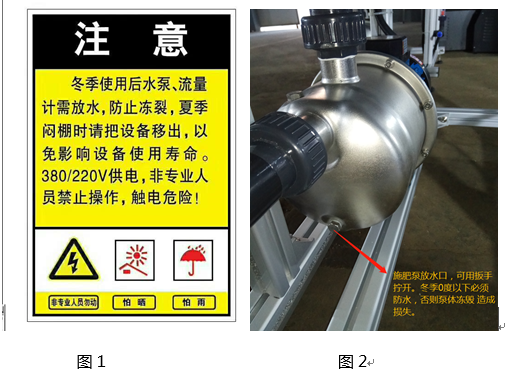

1.4 注意事项



                                                           图3

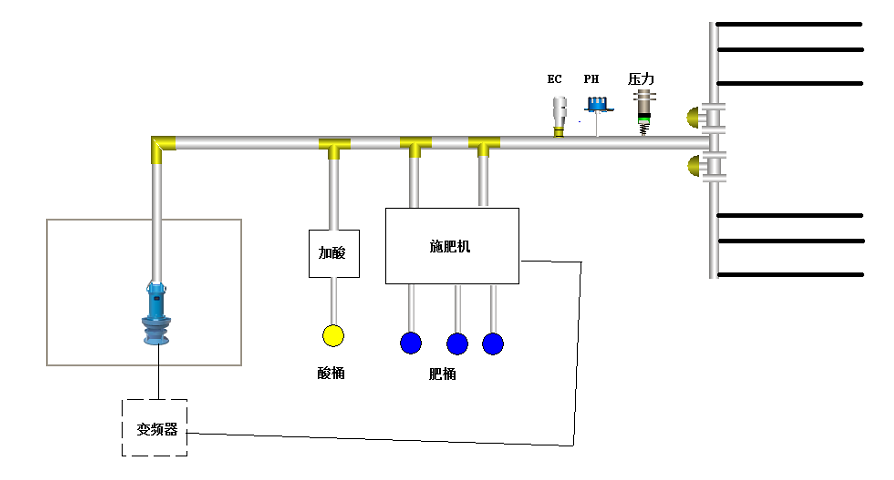

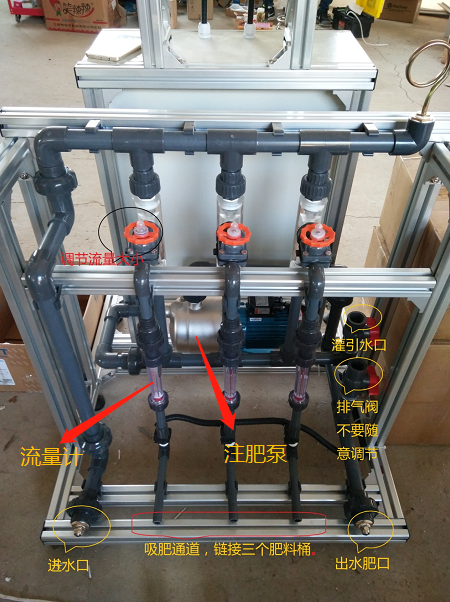

1.5 产品结构图


2． 安装示意图


2.1 安装说明
2.1.1 施肥机应安装在水源首部，过滤器后面；
2.1.2 进水口在上游，出水肥口在下游；
2.1.3 施肥机与主管道旁路连接；
2.1.4 吸肥口与肥料桶连接。
2.2 安装方式
2.2.1 软管连接方式

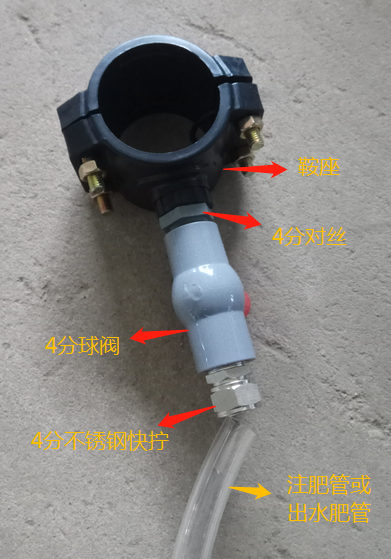

2.2.1.1 鞍座卡入主水管，打孔垫好防漏水垫，然后与注肥管或出水肥管连接。
（见下图）

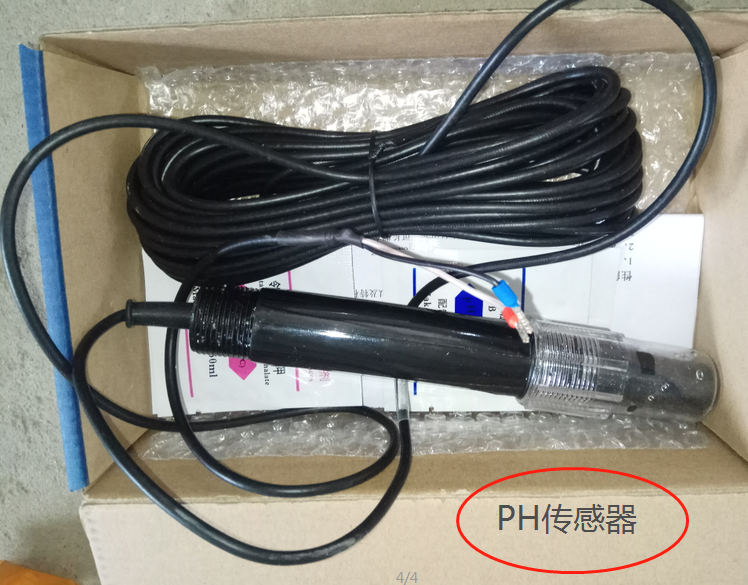

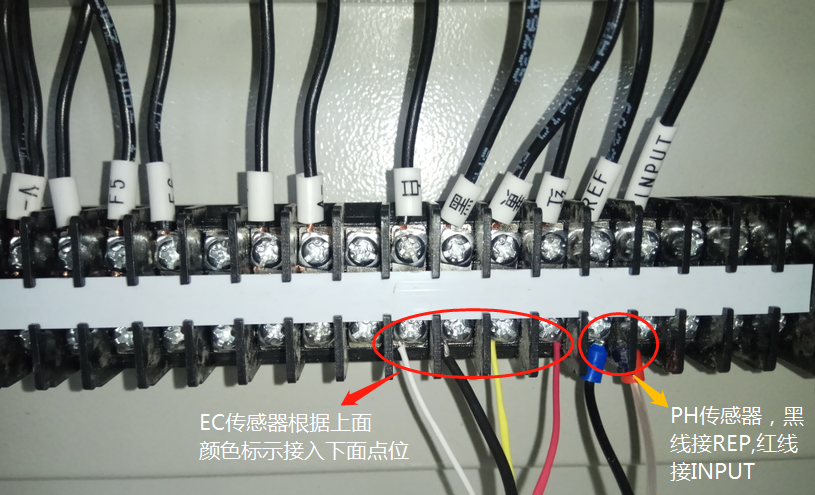

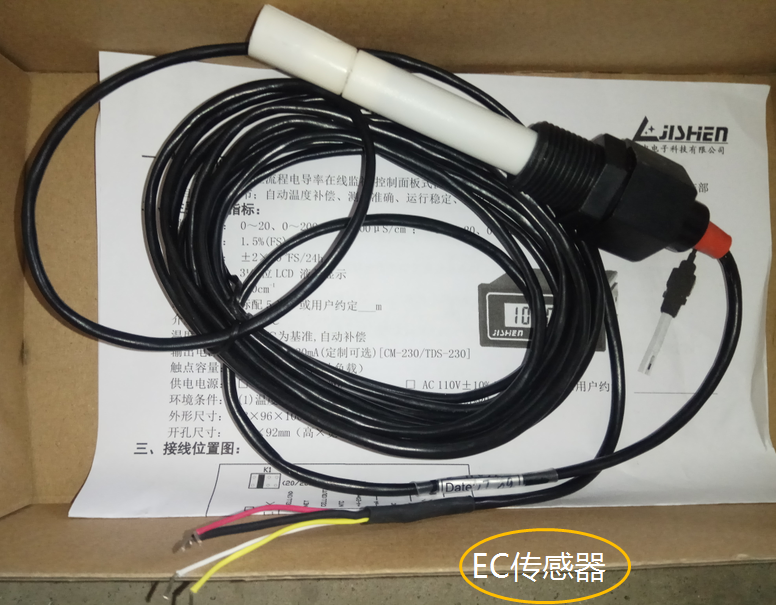

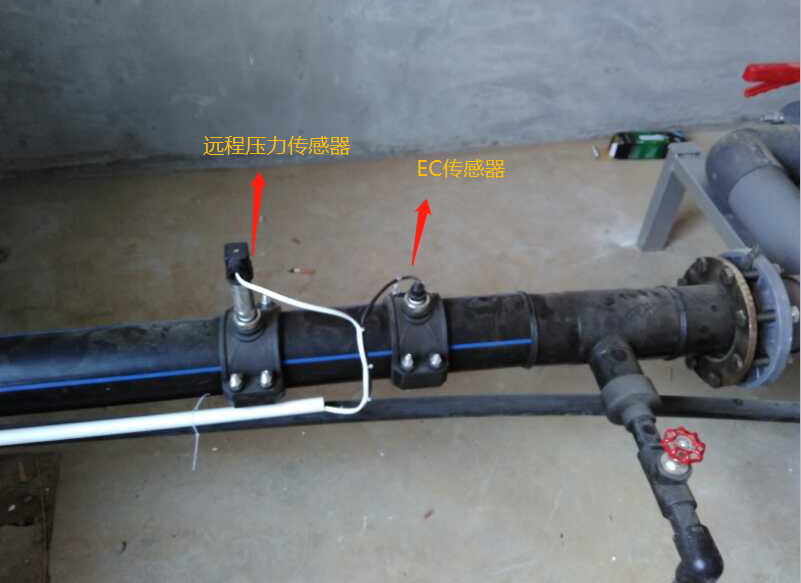

2.2.1.2 压力传感器与EC传感器连接方式（见图8）
EC\PH传感器需安装在主管道出水肥口的后面、靠近作物的方向
检测水肥混合后肥液

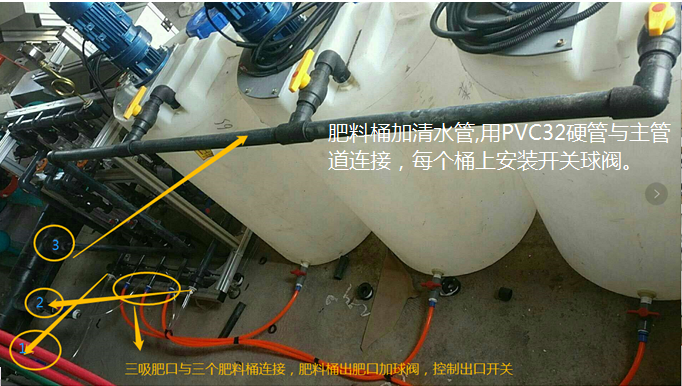

2.2.1.3 具体连接图（见图9）

图9

图9说明：①进水口，用于给施肥机注入清水
用进口透明PU管与主水管用鞍座连接
②出水肥口，在进水口的下游位置
用进口透明PU管与主水管连接
③给施肥桶加清水管道，用PVC硬管与主水管连接

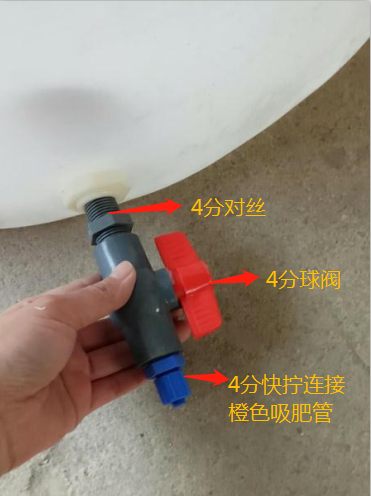

（需要配件：内丝球阀、三通、活接、弯头、对丝、外丝直接、1寸PVC管、
生料带，PVC管子根据水桶摆放位置与主水管的距离选择长度。）

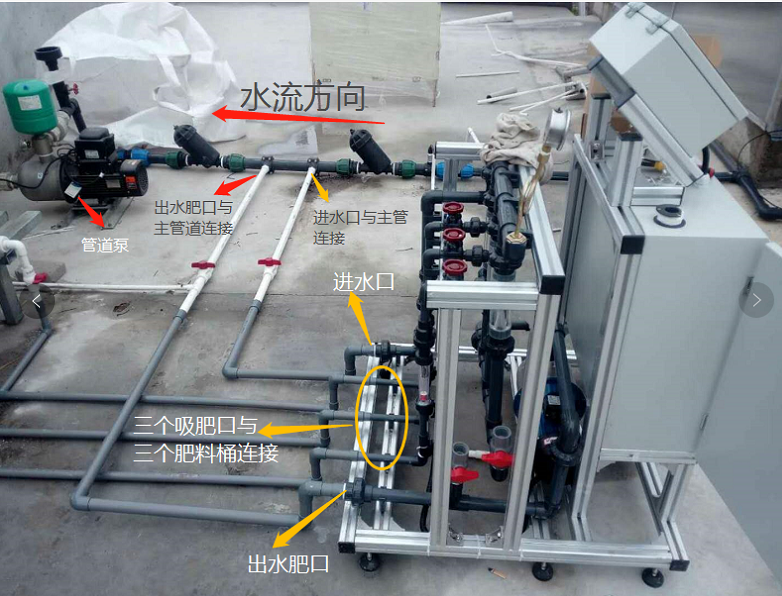

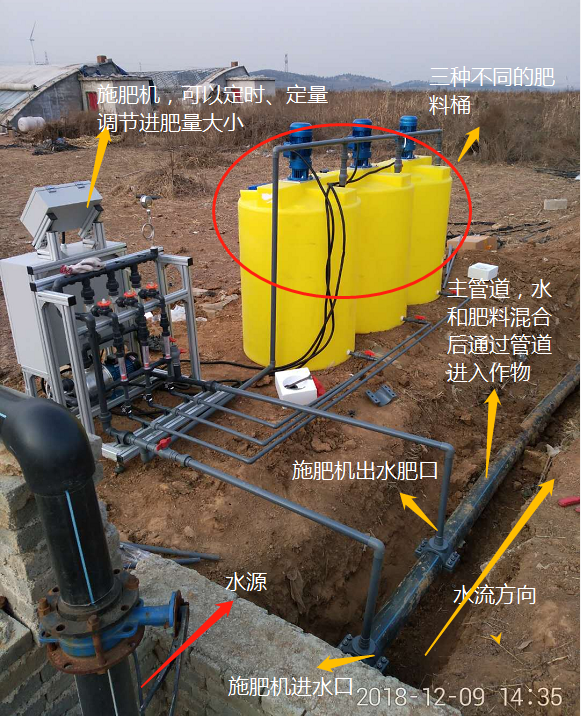

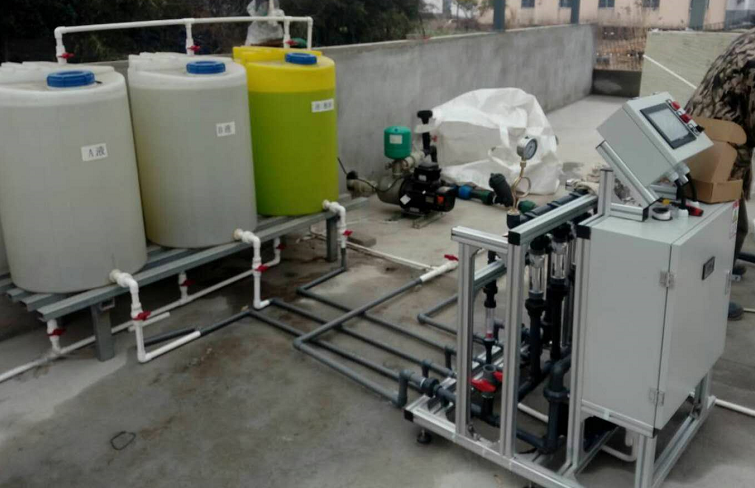

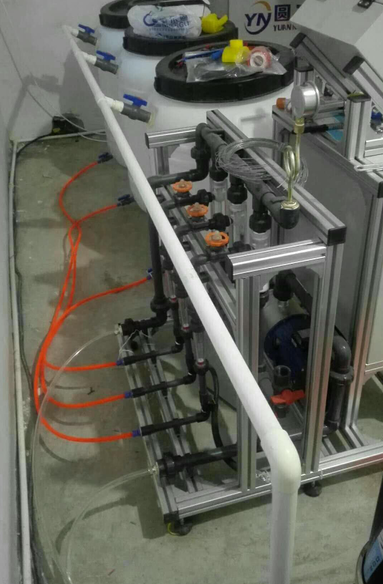

2.2.1.4 安装实例


                  图10


            图11                                 图12

2.2.2 硬管连接方式
2.2.2.1 安装说明图


图13


图14

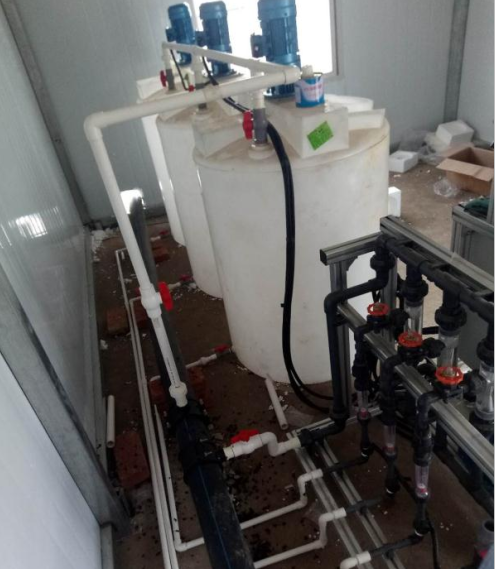

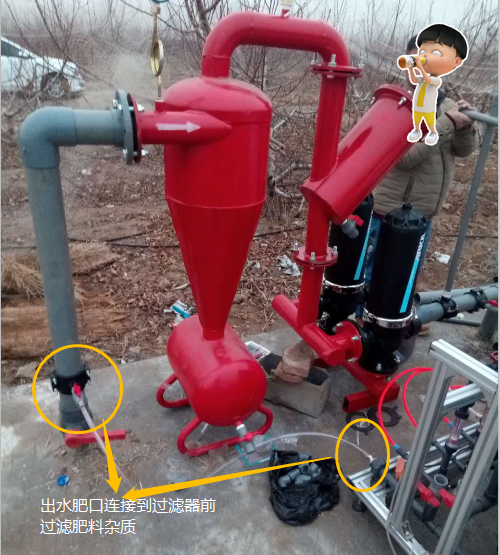

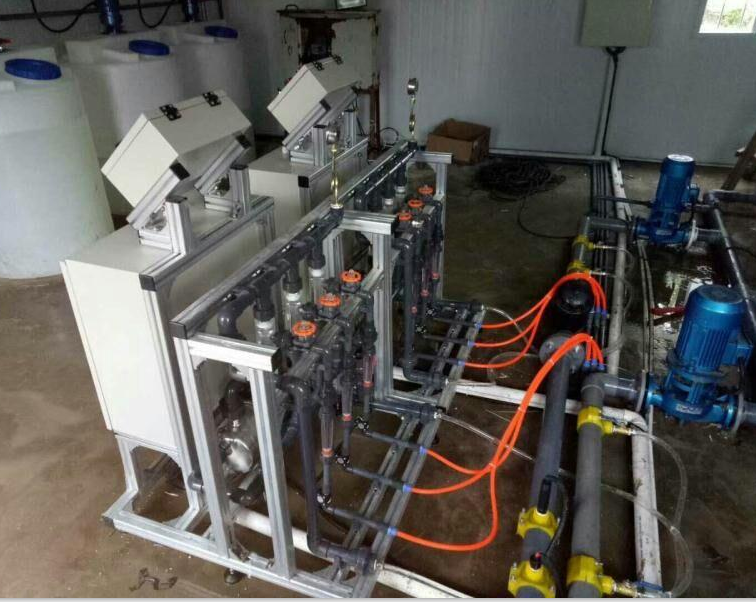

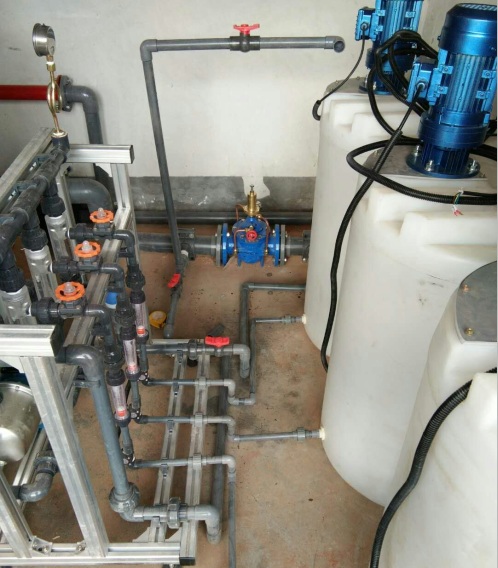

2.2.2.2 安装实例图

图15


图16

图17

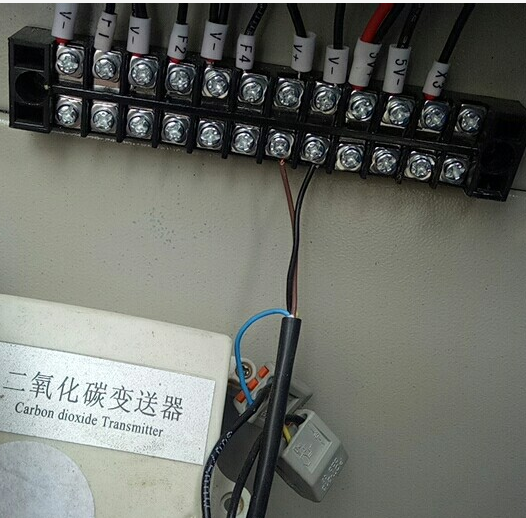

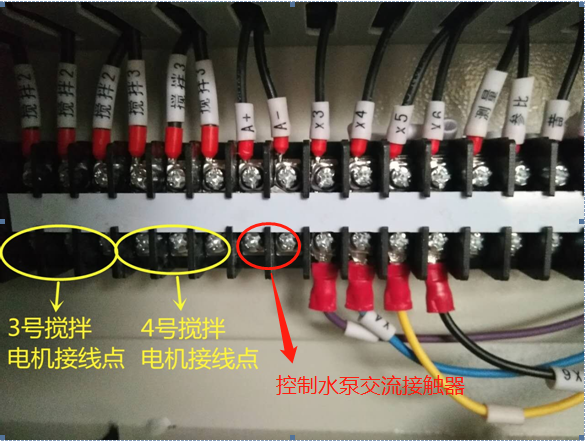

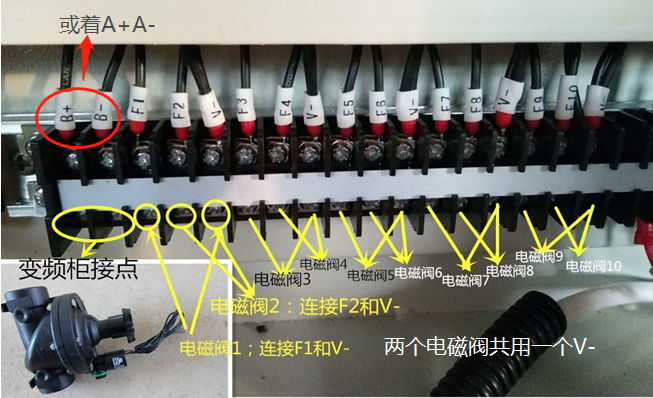

3．电器柜接线

图18

图19


图20

图21


图22

空气温湿度传感器：红线  V+, 黑线 V-，黄线  485+，蓝线 485-
土壤：棕线  V+，蓝线 V-，黑 485+，浅灰线 485-
其他（风速、风向）：红 V+ ， 黑 V-，黄绿 485+，蓝 485-


图23


图24


4.主控制操作说明

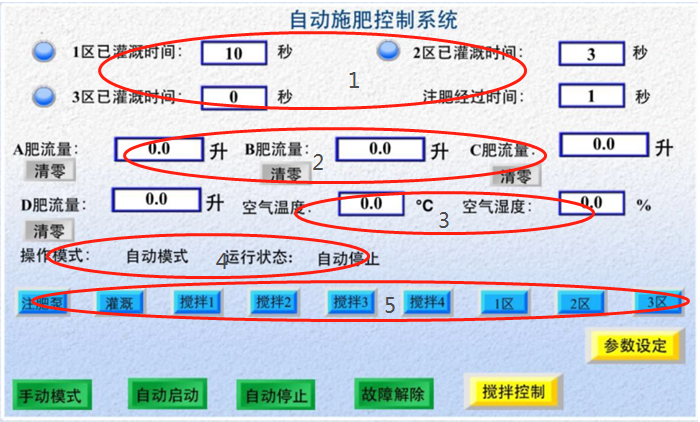

4.1 主控制界面

图25

1. 灌溉分区运行时间： 主要对应使用电磁阀（电磁阀供电必须是DC24V）分区灌溉功能的场合，如果农场使用手动分区时，此项参数可忽略。

2. 注肥经过时间：肥料已经注入田间的时长

3. 肥料流量统计： 记录肥料的累计用量。可以通过“清零”按钮清除累计流量。

4. 气象站当时参数

5. 模式及状态：  显示目前是在手动操作或者自动操作状态。

6. 控制按钮：在运行那个工作状态时，对应的按钮会闪烁提醒。

7. 界面切换按钮： 用来进入不同的操作界面。

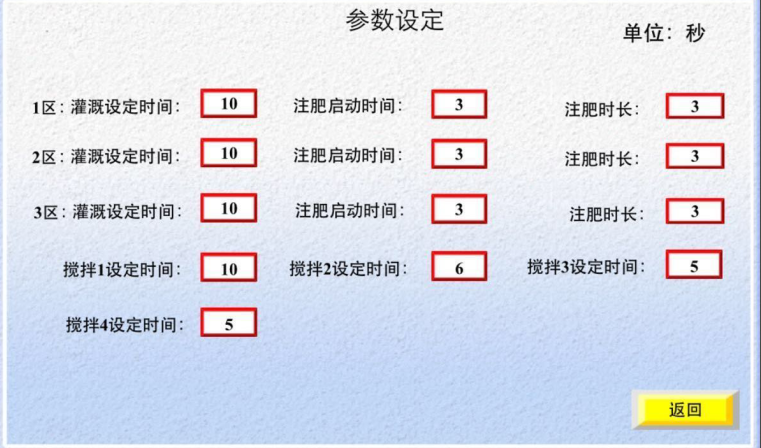

4.2自动分区控制 “参数设定”

图26
“参数设定”在自动状态下可以设定每个灌溉区域的工作时间.
轮灌施肥灌溉参数:
灌溉设定时间：是整个灌溉+施肥时间段
注肥启动时间: 是设置多长时间段后启动注肥
注肥时长：是注入肥料的时间段
注意：灌溉设定时间要小于注肥启动时间（数值要大于2）+注肥时长。
这样能保证管道两头时间段清水冲洗，不易堵塞管道。
以上是轮灌流程，一区灌溉施肥时间完成后依次进行二区、三区…
搅拌设定：设定每个搅拌电机搅拌时长。设定好后需到主界面操作搅拌启动。

4.3 手动控制操作

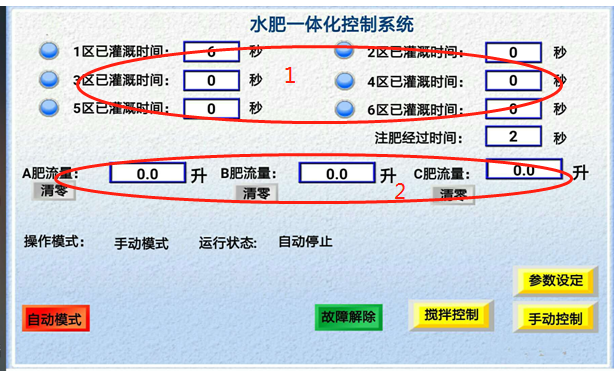

图27
① 每个分区灌溉时长。注肥经过时间：注肥已经工作的时长。
② 肥料累计使用量，单位：升。

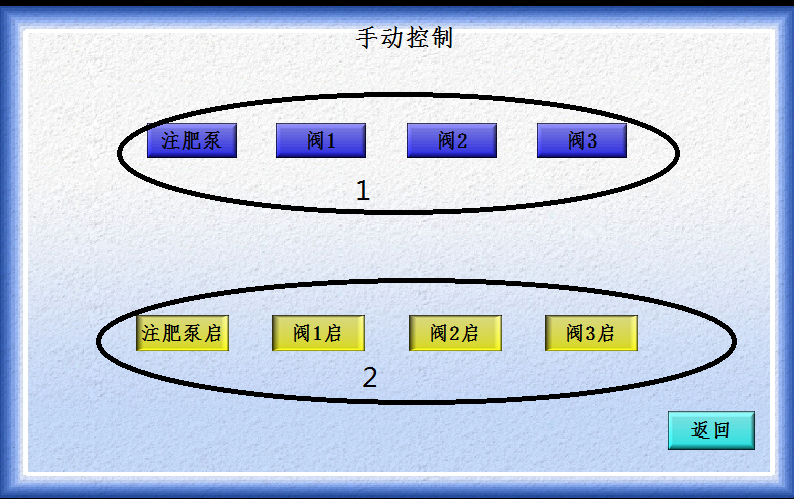

点击手动控制按钮进入以下界面：

图28
① 设备状态显示：显示各设备工作状态，当设备运行时，该状态指示灯闪烁。
② 操作按钮： 按钮按下时相应设备启动。


5. 安装注意事项：
5.1本机使用电源为三相 380V 电源，最小工作电压 330v，最大工作电压 450V。
超过这个范围请不要使用。
5.2本机总功耗小于 2.5KW。选配电源线不小于 2.5 平方国标铜线,进线侧需加装漏电保护器。
5.3按照接线图纸接线，如有不明可以直接咨询厂家技术人员。
5.4安装完毕后，首先检查操作台电压显示器各项电压是否在允许范围内，各电压间是否平衡。
5.5检查水泵转向是否正确。如果接线不正确调整水泵输出相线顺序。
5.6使用前先排气，否则压力达不到额定输出。
5.7上电后如果无法开机，检查一下急停开关有没有按下。
5.8用户在没有和厂家技术人员沟通的情况下，不得私自拆卸电器件，否则造成故障不予质保。

6. 设备试运行与参数设置
第一步：在施肥管路、施肥机供电电源、设备接地线安装完毕后进行运行参数设置。
第二步：检查开关状态，通电进入开机画面。
第三步：旋转施肥机面板上的红色急停旋钮，使旋钮处于接通状态，打开电源开关，设备处于
通电状态，显示开机画面。
第四步：参数设置
在触摸屏上切换画面到参数设置界面，依据实际的灌溉亩数、浇灌时间和本次预计施肥量对前清水、施肥时间、施肥量、后清水时间进行设置。
第五步：参数设置好后，点击“确认”键完成设置。
